百兆网管型28口工业交换机
百兆网管型28口工业交换机是烟台市正维通信技术有限公司研发的一款4光24电口的网管型工业以太网交换机。

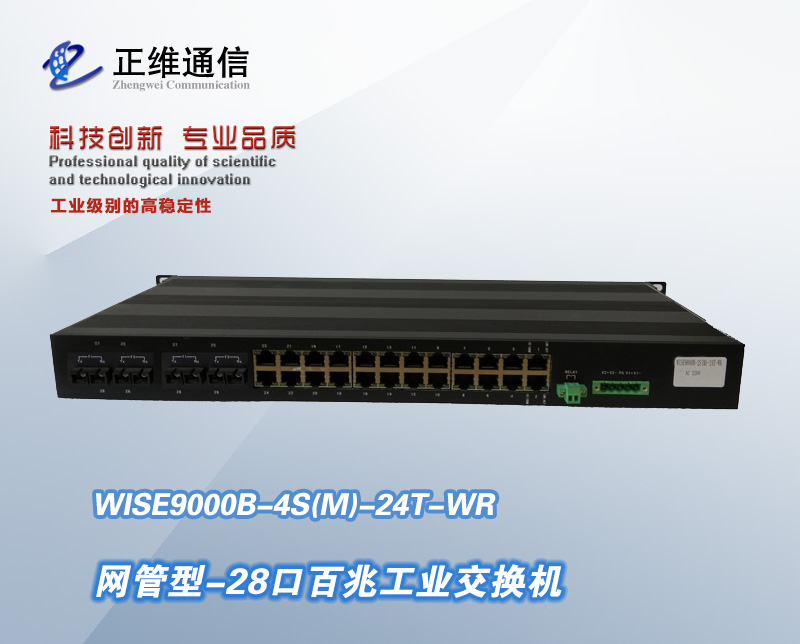

WISE9000B-4S(M)-24T-WR产品是烟台市正维通信技术有限公司的一款网管冗余环网工业以太网交换机,可以在严酷的工业电磁环境下工作,适用于工业以太网设备通过光纤进行远距离及抗电磁干扰通讯,适合在中国不同地域、不同海拔高度的温湿度环境中使用,为工业控制系统联网提供了方便、可靠的途径。其中24个10/100M自适应以太网电与用户机(计算机、交换机、集线器、服务器等)相连,0/2/4个百兆光口(1*9光模块,单模、多模可定制),光口将网络传输距离的极限从双绞线的100米扩展到了100公里以上,它可以简单地实现多台主板服务器、中继器、集线器、终端机与多台终端机之间的互联。同时该设备还支持多种网络管理功能,如VLAN,QOS功能,端口汇聚,端口镜像等。
技术参数:
光口 |
●4个100Mbit/S全双工的光口,符合IEEE802.3U标准 ●发送光功率: 100 Mbit/s ≥-15 dBm(单模) 或 ≥-20 dBm(多模) ●接收灵敏度: 100 Mbit/s <-35 dBm(单模) 或 <-30 dBm(多模) ●光接口连接器: SC/FC/ST ●光波长:1310nm |
电口 |
◆24个10/100Base-T(X)的电口,支持自动协商、自动极性识别、自动翻转功能。符合IEEE802.3标准。 |
系统 |
●系统存储转发速率:148810 pps ●最大过滤速度:148810 pps ●MAC地址表: 8K ●最大VLAN数目: 4096 ●系统交换带宽:4.8/5.2/5.6G ●传输方式: 存储转发 ●流量控制:IEEE 802.3x流量控制 ●电磁兼容:四级,静电空气放电15KV,电口TVS(浪涌电压抑制)保护6KV, 端口电快速瞬变脉冲群4KV |
传输距离 |
◆以太网传输距离:100米 ◆光纤传输距离:100Mbit/S 多模 传输距离2KM 100Mbit/S 单模 传输距离20KM(可定制至80KM) |
其它 |
●供电电源:采用直流24VDC、交流220VAC;直流供电可为双电源冗余形式 ●系统功耗:<20W ●运行温度:-40℃~~+75℃ ●运行湿度: 10%~95%(无凝露) ●储存温度:-45℃~~+85℃ ●结构尺寸: 44mm*438mm*205mm,IP42防护等级,全铝型材,机架式安装 海拔高度:不高于5000m |
