环形骨干网利用SPANNING TREE特性构建城域范围内的骨干,这种结构可以变形为网状结构,适合于城域网上高密度的中心小区,形成容错的重点骨干网络。环形骨干网对IEEE.1Q及ISL网络特性的支持,可以保证兼容于绝大多数主流的骨干网络,如跨交换机的VLAN、TRUNK等功能。环形骨干网可为金融、、教育等行业组建宽带虚拟专网。链形骨干网利用链形的联接可以节省大量的骨干光线数量,适合于在城市的边缘及所属郊县地区构造高带宽低价位的骨干网络,该模式同时可用于高速公路、输油、输电线路等环境。链形骨干网对IEEE802.1Q及ISL网络特性的支持,可以保证兼容于绝大多数的骨干网络,可为金融、、教育等行业组建宽带虚拟专网。链形骨干网是可以提供图像、语音、数据及实时监控综合传输的多媒体网络。光纤收发器也称光电转换器,有电口转光口,或网口转光纤,或RJ45转光纤,或以太网转光口几种。

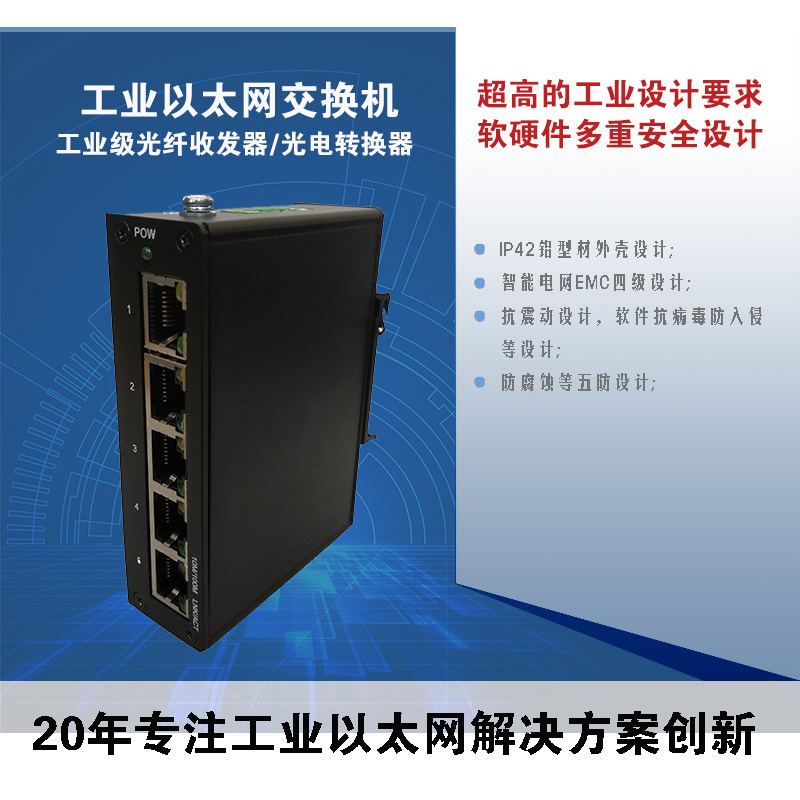

WISE1000B-5T(1S2T/2S3T/1S4T)工业光纤收发器提供5个以太网电口,或2个10/100M电口和1个100M光口,或3个10/100M电口和2个100M光口, 或4个10/100M电口和1个100M光口10/100BaseT(X)。以太网接口位于设备的前面板,电口接口类型为RJ45。RJ45端口的引脚分布如图定义,连接采用非屏蔽双绞线(UTP)或屏蔽双绞线(STP),连接距离不超过100m。100Mbps连接采用100Ω的5类线,而10Mbps连接采用的是100Ω的3、4、5类线。RJ45端口支持自动MDI/MDI-X操作,可以使用直通线连接PC或服务器,连接其它交换机或集线器。在直通线(MDI)中,管脚1、2、3、6对应连接;对于交换机或集线器的MDI-X端口,采用的是交叉线:1→3、2→6、3→1、6→2。MDI/MDI-X应用中的10Base-T/100Base-TX引脚定义如表所示。
如果有关于光纤收发器的问题,欢迎咨询烟台正维通信。
